什么是圖紙管理軟件系統？圖紙管理軟件如何在制造企業有效應用
發布時間：2025-10-29 點擊：17次
摘要
圖紙管理軟件系統是用于集中存儲、組織、控制和分發企業技術圖紙及文檔的專業信息化工具。對于制造企業而言，該系統構成了產品數據管理的核心組成部分，直接影響生產效率和產品質量。本文將系統闡述圖紙管理軟件的定義與核心功能，并詳細分析制造企業有效實施和應用該系統的專業方法與關鍵要點。
一、圖紙管理軟件系統的定義與核心功能
圖紙管理軟件系統是一種專門用于管理產品研發和生產過程中產生的各類技術圖紙、三維模型及相關技術文檔的軟件平臺。該系統基于數據庫技術，為企業提供了一套完整的技術數據管理解決方案。
1.1 數據集中存儲與管理
系統建立統一的電子化倉庫，對所有圖紙文件進行集中存儲。通過標準的命名規則和分類體系，實現圖紙數據的有序組織。系統支持多種文件格式，包括DWG、DXF、STEP、IGES等工程領域常用格式，并能保持文件版本的完整性和一致性。
1.2 版本與變更控制
系統提供嚴格的版本管理機制，自動記錄每次修改的歷史痕跡。當圖紙需要變更時，系統強制執行預定義的變更流程，包括變更申請、審核、批準和實施等環節。這種控制機制確保了所有修改都經過授權和記錄，有效防止了因版本混亂導致的生產錯誤。
1.3 權限與安全控制
基于角色的權限管理體系是系統的核心特征。系統管理員可以根據組織架構和職責分工，為不同用戶分配相應的數據訪問和操作權限。權限設置細化到具體文件和操作類型，確保技術數據僅對授權人員開放，保護企業的知識產權和核心技術。
1.4 瀏覽與批注功能
系統內置或集成專業的圖紙瀏覽工具，支持用戶在不安裝專業設計軟件的情況下查看圖紙。高級系統還提供在線批注和標記功能，允許評審人員在圖紙上進行圈閱和注釋，這些批注信息與原始圖紙分開存儲，不影響源文件完整性。

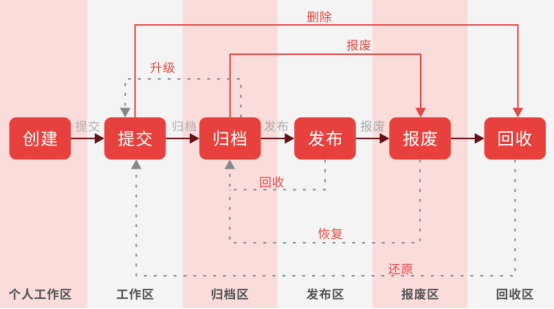

1.5 工作流程管理
系統可配置各種審批和發布流程，實現圖紙生命周期管理的自動化。從設計、校對、審核到標準化審查和批準，每個環節都按照預設流程有序進行，系統自動提醒相關人員處理待辦事項，顯著提高協作效率。

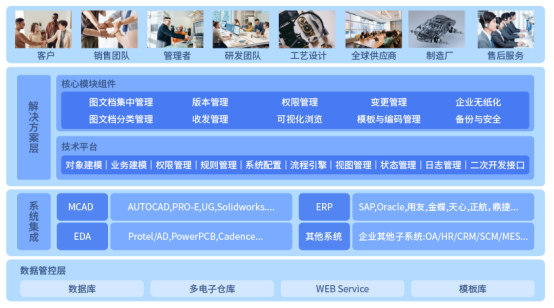

1.6 系統集成能力
現代圖紙管理軟件通常具備良好的集成性，能夠與企業現有的ERP、PLM、MES等系統進行數據交換。這種集成能力確保了技術信息與生產、采購、庫存等業務數據的同步和一致。
二、制造企業有效應用圖紙管理軟件的關鍵策略
2.1 實施前的系統規劃與需求分析
成功的系統應用始于周密的規劃。企業應首先組建由技術部門主導，IT部門配合，各相關部門參與的實施團隊。團隊需詳細分析企業當前圖紙管理的痛點，如版本混亂導致的生產錯誤、查找圖紙耗時過長、變更控制不嚴格等問題?；趩栴}分析，明確系統實施的具體目標和預期效果，制定詳細的實施計劃和時間表。
需求分析應涵蓋以下方面：企業圖紙和文檔的類型與數量、用戶角色和權限需求、現有工作流程和審批程序、與其他系統的集成要求等。這一階段的工作質量直接決定了后續系統選型和實施的效果。
2.2 系統選型與定制開發
在系統選型過程中，企業應重點考察軟件的以下特性：系統的穩定性和性能表現、支持的文件格式和大小、用戶界面的友好程度、移動端支持能力、供應商的技術支持和服務水平等。對于有特殊需求的企業，可考慮在基礎系統上進行適度定制開發，但需謹慎評估定制內容對系統升級和維護的影響。
2.3 數據標準化與遷移方案
在系統正式上線前，必須建立統一的數據標準和規范。這包括文件命名規則、編號體系、分類方法、屬性填寫標準等。標準制定應充分考慮企業現有習慣和國際通用標準，確?？茖W(xué)性和可操作性。
數據遷移是實施過程中的關鍵環節。企業應制定詳細的數據清理和遷移計劃，對歷史圖紙數據進行分類整理，清除過期和重復文件，確保只有有效和準確的數據進入新系統。遷移過程應分批進行，每完成一批都需嚴格驗證數據的完整性和準確性。
2.4 權限體系的精細化設計
權限設置應遵循“最小權限原則”，即用戶僅獲得完成工作所必需的最低權限。權限設計需基于企業的組織架構和業務流程，為不同部門、崗位的員工配置相應的訪問和操作權限。
典型的權限分級包括：系統管理員擁有最高權限，負責系統維護和用戶管理；設計人員具有圖紙創建、修改和提交審核的權限；審核人員具有圖紙審批權限；生產人員僅能查看已發布的圖紙，無修改權限。這種精細化的權限管理既保障了數據安全，又確保了業務流程的順暢。
2.5 用戶培訓與推廣策略
系統成功應用離不開用戶的接受和熟練使用。企業應制定系統的培訓計劃，針對不同角色的用戶提供針對性的培訓內容。培訓應包括系統基本操作、工作流程執行、常見問題處理等方面。
培訓結束后，應通過考核確保學員掌握所需技能。系統上線初期，應安排技術支持人員現場指導，及時解決用戶遇到的問題。定期收集用戶反饋，持續優化系統配置和操作流程。
2.6 系統應用與持續優化
定期對系統使用情況進行評估，分析系統運行數據，發現使用中的問題并及時改進。隨著業務發展和技術進步，適時對系統進行升級或功能擴展，確保系統始終滿足企業發展需求。
2.7 與其他系統的深度集成
為實現信息流的暢通，圖紙管理系統需要與ERP、MES等系統建立緊密的集成關系。通過系統集成，可以實現以下效益：當圖紙?jiān)诠芾硐到y(tǒng)中完成審批和發布后，相關信息自動同步到ERP系統的物料清單中；生產部門通過MES系統獲取最新版圖紙，確保生產依據的準確性；采購部門根據集成的技術信息進行精準采購。
集成過程中需重點考慮數據映射關系、接口穩定性、錯誤處理機制等技術細節，確保數據傳輸?shù)臏?zhǔn)確性和及時性。
