圖紙管理軟件全解析:概念、核心功能、應用領域及價值
發布時間:2025-10-24 點擊:3次
一、圖紙管理軟件的概念定義
圖紙管理軟件是一類專門用于創建、存儲、組織、控制、分發和追溯工程圖紙及相關技術文檔的計算機化系統。這些圖紙通常包括CAD文件、掃描紙質圖紙、三維模型以及與之關聯的元數據。
圖紙管理軟件通過結構化的數據模型,將分散的圖紙文件與一套嚴格的管理流程相結合,確保數據在整個組織內的一致性和可追溯性。

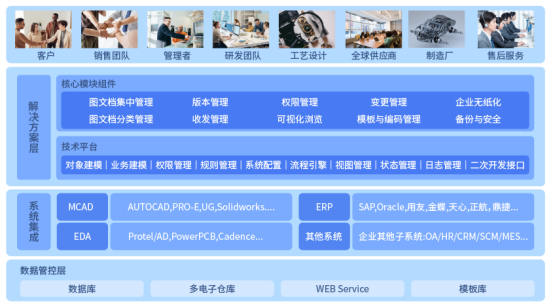

二、圖紙管理軟件的核心功能模塊
一個成熟的圖紙管理軟件通常包含以下核心功能模塊:
1.中央數據庫與版本控制
所有圖紙文件及其修訂版本均存儲在中央數據庫中。系統自動為每次文件提交創建新版本,并保留完整的歷史記錄。版本控制功能確保任何用戶訪問的都是經過批準的、最新的有效版本,同時防止因誤操作導致的歷史版本覆蓋。系統通過版本號和修訂版次進行精確標識。
2.元數據管理與高級檢索
系統會提取并索引與圖紙相關的元數據,例如項目名稱、零件編號、設計者、創建日期、材料、狀態等。用戶無需打開文件,即可通過強大的搜索引擎,基于這些元數據進行快速查詢和篩選,顯著提升信息檢索效率。
3.權限管理與訪問控制
基于角色的訪問控制是核心安全機制。系統管理員可以定義不同的用戶角色,并為每個角色分配精確的權限,包括對特定圖紙或文件夾的查看、編輯、下載、刪除和審批權限。這有效保護了知識產權并防止未授權修改。
4.工作流與審批流程引擎
軟件允許企業自定義電子化的工作流程,例如“設計->校對->審核->批準->發布”。圖紙在此流程中自動流轉,任務會分配給相應的責任人,并記錄下每個環節的操作人、時間戳和意見。這實現了流程的標準化、自動化與無紙化。
5.變更管理與影響分析
當需要對已發布的圖紙進行修改時,必須發起正式的工程變更請求和工程變更訂單。系統會跟蹤變更的整個生命周期,并可以輔助分析此次變更將影響哪些相關的產品或裝配體,確保變更的受控和可評估。
6.可視化與輕量化瀏覽
集成或內置可視化工具,使用戶無需安裝專業的CAD軟件,即可在網頁瀏覽器或輕量級客戶端中查看、測量、批注和標記多種格式的二維/三維圖紙模型。這極大地便利了非工程部門對技術資料的訪問。
7.BOM(物料清單)管理
系統能夠從裝配體圖紙中自動提取或與手動創建的BOM相關聯。確保圖紙與物料清單的一致性,并為下游的ERP和MRP系統提供準確的數據源。
8.外部協作與數據交換
提供安全可控的外部鏈接或門戶,供供應商、客戶或合作伙伴在限定權限內查看或下載特定圖紙,同時保障核心數據資產不離開企業內部系統。

三、圖紙管理軟件主要應用領域
圖紙管理軟件廣泛應用于所有依賴精密工程圖紙的行業:
制造業:離散制造和流程制造均依賴該軟件管理從零件到總裝的所有圖紙,確保制造環節的數據準確。
建筑、工程與施工(AEC):用于管理建筑信息模型、施工圖、結構圖紙、MEP圖紙,支持多專業協同設計與施工。
能源與公用事業:管理發電廠、輸油輸氣管道、電網等大型基礎設施的復雜工程圖紙。
電子與高科技行業:管理印刷電路板設計圖、機電一體化裝配圖等。

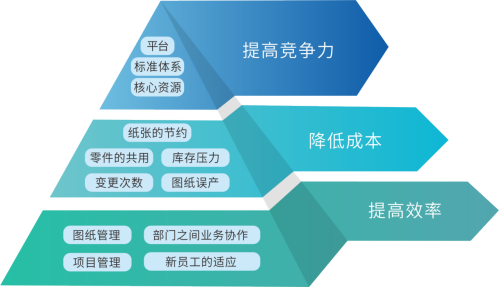

四、圖紙管理軟件實施的價值分析
實施專業的圖紙管理軟件為企業帶來多方面的量化與質化價值:
1.提升數據準確性與完整性
通過單一數據源和版本控制,徹底消除因使用錯誤版本圖紙導致的制造或施工錯誤,減少返工和廢品率。
2.顯著提高協同效率
集中存儲和即時訪問避免了團隊成員在本地計算機、網絡共享盤或郵件中尋找文件的時間浪費。并行工作流程縮短了圖紙從設計到發布的周期。
3.強化過程合規與審計追蹤
所有對圖紙的操作,包括創建、修改、審批和發布,都被完整記錄,形成可審計的追蹤鏈條。這對于滿足ISO、AS9100、IATF16949等質量管理體系標準至關重要。
4.降低運營成本與風險
減少因圖紙錯誤造成的物料浪費和項目延期損失;通過電子化流程節省打印、分發和存儲紙質圖紙的成本;嚴格的權限控制降低了知識產權泄露和惡意篡改的風險。
5.保護企業核心知識資產
將分散在個人手中的圖紙集中管理,形成企業統一的技術知識庫,避免因人員流動導致的技術資料丟失。
6.加速產品上市時間
通過高效的協同、自動化的流程和精準的數據傳遞,整體上縮短了產品從研發到量產的時間,增強了企業的市場競爭力。
