PDM管理系統是什么?有什么功能?如何進行工作?
發布時間:2025-09-24 點擊:1次
摘要
PDM產品數據管理統是用于控制與產品相關的所有信息和流程的技術解決方案。其核心目標是確保產品數據的完整性、安全性和可追溯性,并優化產品開發過程中的協作效率。本文將從技術定義、核心功能模塊以及系統工作流程三個層面,對PDM系統進行系統性闡述。
一、PDM系統的技術定義與核心價值
PDM系統本質上是一個工程信息管理系統。它創建了一個集中化的數據倉庫,用于存儲和管理在整個產品生命周期中產生的所有數據。這些數據通常包括:
①CAD文件:零件的三維模型、二維工程圖、裝配體文件等。
②工程物料清單:描述產品設計結構的數據,明確零件之間的裝配關系。
③元數據:描述數據本身屬性的信息,如零件編號、名稱、版本、材料、創建者、修改日期等。
④工程變更單及相關文檔:記錄產品設計變更的原因、內容和審批過程。
⑤規范與標準文檔:產品技術要求、測試標準等。
PDM系統的核心價值在于將分散在不同工程師個人計算機上的數據,轉變?yōu)槠髽I(yè)的結構化資產。它通過建立單一數據源,解決了數據版本混亂、查找困難、協作沖突等問題,為后續的制造過程管理MES和ERP系統提供了準確、一致的數據基礎。

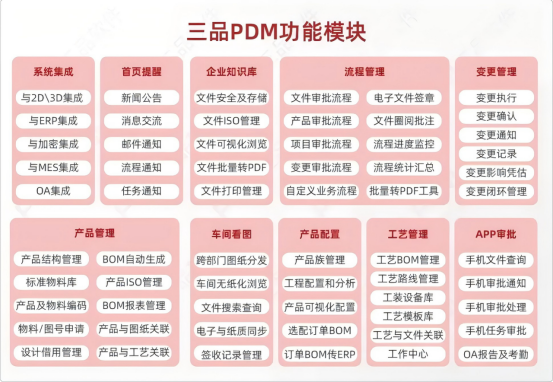

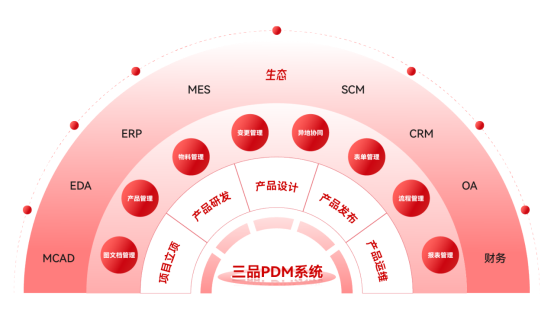

二、PDM系統的核心功能模塊
一個成熟的PDM系統通常由以下幾個關鍵功能模塊構成:
1.數據倉庫與文檔管理
這是PDM系統的基礎。它提供了一個安全的中央數據庫,用于存儲所有類型的文件。系統不僅存儲文件本身,還管理其元數據。通過檢入和檢出機制,控制系統內文件的讀寫權限。當用戶檢出文件時,系統對該文件進行鎖定,防止其他用戶同時修改,從而避免版本沖突。用戶修改完成后檢入文件,系統會自動創建新的版本號并解除鎖定。
2.版本與版本控制
版本控制是PDM的核心技術。它精確追蹤文件從創建到廢棄的整個歷史記錄。
①版本(Version):指對同一文件進行多次修訂所產生的迭代記錄,如A.1,A.2,A.3。每次修訂都保留歷史記錄,允許在必要時回退到之前的版本。
②版本(Revision):通常指經過正式審批、具有特定意義的狀態快照,如從“設計中”狀態提升到“已發布”狀態時,版本號可能從A變?yōu)锽。版本代表了一個被正式認可并可被下游部門使用的基準。
3.產品結構與BOM管理
PDM系統能夠自動或手動地從CAD裝配體中提取信息,生成工程物料清單(EBOM)。EBOM以結構樹的形式直觀展示產品的裝配層次關系,包括零件、標準件、外購件等。系統確保EBOM與底層CAD模型的一致性。任何在CAD中對裝配結構的修改都會實時反映在EBOM中,反之亦然。這為后續生成制造BOM(MBOM)提供了準確源頭。
4.工作流與流程管理
此模塊用于定義、執行和監控產品開發過程中的各項業務流程,最典型的是工程變更流程。管理員可以預先配置工作流模板,例如工程變更請求(ECR)到工程變更單(ECO)的審批流程。流程啟動后,任務、相關文檔和數據會自動按照預設路徑(如設計員->審核員->批準者)流轉,并記錄每個節點的處理意見和時間戳,實現流程的標準化和可追溯。
5.權限與安全管理
基于角色的訪問控制是PDM系統安全性的保障。系統管理員可以為不同用戶或用戶組分配不同的數據訪問和操作權限。例如,新入職的員工可能只有查看權限,而資深工程師擁有修改權限;生產人員只能查看已發布的版本,而無權訪問正在設計中的版本。這有效保護了企業的知識產權和數據的穩定性。
三、PDM系統的工作流程
PDM系統的工作流程可以理解為一個受控的數據生命周期管理過程。以下以一個典型的設計和變更場景為例進行說明:
1.數據創建與初始入庫
設計工程師在CAD軟件中完成一個零件模型的設計。設計完成后,在集成了PDM插件的CAD界面中,執行“保存到PDM”操作。此時,系統會提示工程師填寫該零件的元數據,如零件編號、名稱、材料等。文件及其元數據被首次檢入到PDM數據庫,系統為其分配初始版本號(如A.1),狀態標記為“設計中”。
2.協同設計與版本迭代
另一位工程師需要對此零件進行參考設計。他通過PDM系統搜索并找到該文件。由于文件狀態為“設計中”,他可以進行查看,但無法直接修改。若需修改,他必須執行“檢出”操作。系統鎖定該文件,并在本地為其創建一個可編輯的副本。原文件在PDM中保持為A.1版本。修改完成后,工程師執行“檢入”操作,系統創建新版本A.2,并解鎖文件。整個過程確保了在任一時刻,只有一個用戶能夠修改文件,避免了覆蓋沖突。
3.設計評審與發布
設計團隊認為模型已達到要求,準備發布。項目經理在PDM系統中啟動“設計發布”工作流。系統將文件狀態從“設計中”改為“審批中”,并自動將審批任務連同文件鏈接發送給預定義的審批人員序列。審批人員在線審查模型和文檔,并電子簽核。所有審批通過后,工作流自動結束,系統將文件狀態更新為“已發布”,版本號升版(如從A.3變?yōu)锽),并生成一個不可修改的發布版本基線。此基線數據可被下游的制造或采購部門安全引用。
4.工程變更控制
生產部門反饋需要對已發布的零件進行一處設計改進。此時,不能直接修改已發布的B版本。正確的流程是:在PDM系統中創建一份工程變更請求(ECR)。經評估后,正式的工程變更單(ECO)被創建并關聯到需要變更的零件(B版本)。系統會基于B版本自動創建出一個新的工作版本(如B.1),狀態重置為“設計中”。設計工程師對B.1版本進行修改,修改完成后,ECO工作流啟動,經歷新一輪的審批。審批通過后,新版本被發布為C版本。整個變更過程被完整記錄,確保了變更的合規性和可追溯性。
