在產品研發體系中，PDM系統與CAD軟件的集成是提升工程設計效率與數據一致性的關鍵技術。這種集成通過標準化接口、數據模型同步及流程自動化，實現了設計數據的高效管理與協同。本文將從集成架構、數據交互機制、功能實現及技術挑戰四個方面展開分析。

一、集成架構類型

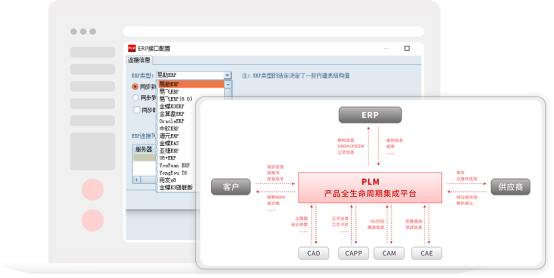

PDM與CAD的集成主要采用三種架構模式：文件級集成、接口級集成和深度集成。

文件級集成是最基礎的集成方式。PDM系統通過監控CAD文件的存儲位置（如工作目錄或共享文件夾），在用戶執行保存操作時自動觸發檢入流程。該系統將CAD文件（如SolidWorks的.SLDPRT、CATIA的.CATPart）作為整體對象管理，并提取元數據（如零件號、材料、版本）存入數據庫。此種方式依賴文件系統的監控功能，無需修改CAD內部數據結構，但無法實現細粒度數據關聯。

接口級集成通過應用程序編程接口（API）實現雙向通信。PDM系統調用CAD軟件的API獲取模型結構樹、參數及裝配關系，同時向CAD環境嵌入管理菜單。此類集成支持元數據實時同步，且可在CAD界面內直接訪問PDM工作流，但仍需依賴CAD進程的運行時狀態。

深度集成采用中性數據標準進行數據交換。PDM系統解析CAD文件的幾何與拓?fù)湫畔?，將其轉換為輕量化格式用于可視化，同時通過產品結構管理器直接操作BOM層級。此種方式需定義統一的數據模型，可實現跨平臺數據互操作，但實施復雜度較高。

二、數據交互機制

集成的核心是數據交互，包括元數據提取、BOM同步及變更管理。

元數據提取通過解析CAD文件頭部信息或調用API接口實現。例如，當用戶保存裝配體時，PDM系統自動捕獲自定義屬性，并將其映射至PDM數據庫的對應字段。對于非原生格式，需通過中間轉換器提取參數。

BOM同步分為設計BOM（EBOM）與制造BOM（MBOM）的協同。PDM系統從CAD裝配體中提取零件層級關系，生成EBOM并推送至ERP或MES系統。當CAD修改裝配結構時，PDM通過版本對比算法標識變更節點，并觸發審批流程。

變更管理依賴事件驅動機制。CAD端的修改操作會向PDM發送事件通知，PDM系統據此更新版本歷史并鎖定相關文件以避免沖突。反向操作同樣通過事件通知CAD用戶更新本地模型。

三、功能實現關鍵技術

1. 嵌入式菜單集成

PDM系統利用CAD軟件的插件機制在CAD界面內添加功能選項卡。用戶可直接從CAD環境執行“檢入”“檢出”操作，無需切換應用。此類插件通過監聽CAD進程消息實現自動化數據捕獲。

2. 輕量化可視化

針對大型裝配體，PDM系統集成輕量化轉換器，將CAD模型轉換為三角網格數據并保留PMI。用戶可通過Web端查看器進行標注與測量，無需安裝完整CAD軟件。

3. 沖突解決與版本控制

PDM采用樂觀鎖或悲觀鎖策略管理并發訪問。當多用戶同時修改同一裝配體時，系統通過分支-合并算法保留差異版本，并基于規則引擎提示解決沖突。版本號遵循語義化規則，并與CAD文件內部版本屬性綁定。

4. 工作流自動化

集成工作流引擎（如BPMN 2.0）將CAD操作與審批流程關聯。例如，當設計師完成模型修改后，PDM自動觸發評審任務分配至審核人員，審核通過后系統自動更新版本狀態并通知相關部門。此類流程通過狀態機模型實現狀態遷移的邏輯控制。

四、技術挑戰與解決方案

1. 異構系統兼容性

不同CAD軟件的數據結構差異（如參數化歷史記錄、自定義特征）可能導致元數據提取失敗。解決方案包括：

①采用中性格式作為中間交換標準；

②開發適配器針對特定CAD版本進行數據映射；

③使用OSLC協議實現跨系統資源鏈接。

2. 性能優化

大型裝配體的元數據提取與BOM生成可能引發性能瓶頸?？赏ㄟ^(guò)以下方式優化：

增量傳輸：僅同步變更部分的數據；

異步處理：將輕量化轉換任務分配至后臺服務器；

緩存機制：預加載頻繁訪問的裝配結構樹。

3. 安全性與權限管理

需確保CAD模型在集成環境中受控訪問。PDM系統通過角色訪問控制定義用戶在CAD端的操作權限，并對傳輸中的數據進行加密。此外，數字水印技術可用于追蹤敏感模型的外發記錄。
