在船舶設計與制造領域，圖紙是貫穿全生命周期的核心載體，承載著設計理念、工藝標準與工程數據。隨著船舶行業向數字化、智能化加速轉型，傳統的圖紙管理模式逐漸暴露出效率低、協同難、數據易丟失等問題。如何實現設計圖紙的高效管理、精準追溯與安全共享，成為船舶企業提升核心競爭力的關鍵課題。三品軟件深耕工業軟件領域多年，依托自主研發的三品船舶設計圖紙管理系統，為船舶設計院所、造船企業及配套廠商提供了一套全流程、智能化的圖紙管理解決方案，助力企業突破管理瓶頸，邁向高效協同的數字化新時代。

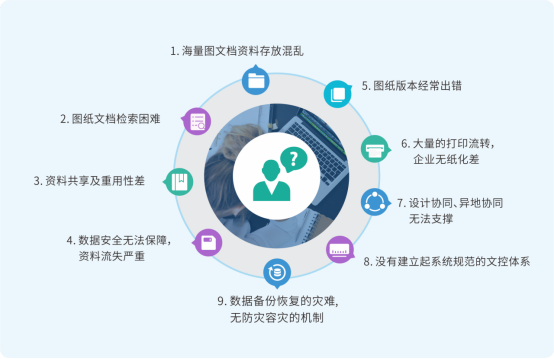

一、船舶圖紙管理的行業痛點與挑戰

船舶設計具有專業性強、協作方多、版本迭代頻繁等特點，傳統圖紙管理模式常面臨以下挑戰：

1. 版本混亂，追溯困難

設計過程中圖紙需反復修改，紙質或分散存儲的電子文件易出現版本混淆，導致生產環節錯用舊版圖紙，造成返工甚至質量事故。

2. 跨部門協作效率低

設計、工藝、生產等部門間圖紙傳遞依賴線下流程，審批周期長，信息不同步，影響項目整體進度。

3. 數據安全風險高

圖紙分散在個人電腦或公共盤，缺乏權限管控，存在泄密、誤刪或病毒感染風險。

4. 三維模型管理缺失

隨著三維設計普及，傳統的二維圖紙管理系統難以兼容BIM、CAD三維模型，導致數據孤島。

針對這些痛點，三品圖紙管理系統通過“標準化、流程化、智能化”的設計理念，構建了一套覆蓋圖紙全生命周期的管理體系。

二、三品圖紙管理系統的核心功能與優勢

1. 全流程圖紙生命周期管理

三品圖紙管理系統支持從圖紙創建、審核、發布、變更到歸檔的全流程數字化管理，實現“一次錄入，全程可控”：

①智能版本控制：自動記錄圖紙修改歷史，支持版本對比與一鍵回滾，確保生產環節始終使用最新有效版本。

②電子化簽審流程：自定義審批路徑，支持在線批注、電子簽名，縮短簽審周期50%以上。

③變更閉環管理：變更申請與圖紙版本自動關聯，變更影響范圍可追溯，避免“改圖不通知、通知不到位”問題。

2. 三維可視化與多格式兼容

針對船舶行業三維設計趨勢，系統突破傳統局限：

①三維模型輕量化瀏覽：支持主流CAD格式（如CATIA、SolidWorks）及BIM模型在線預覽，無需安裝專業軟件即可查看、批注。

②二維與三維數據關聯：自動建立二維圖紙與三維模型的關聯關系，實現設計數據的一致性管理。

3. 精細化權限與安全保障

通過“權限分級+水印追蹤+行為審計”三重防護，筑牢數據安全防線：

①動態權限控制：按部門、角色、項目設置圖紙查看、下載、編輯權限，支持“閱后即焚”等高級管控。

②防泄密水?。侯A(yù)覽與下載的圖紙自動添加動態水印，追溯泄密源頭。

③操作日志審計：記錄用戶登錄、圖紙操作等全行為日志，滿足ISO信息安全認證要求。

4. 高效協同與知識復用

①跨地域協同設計：支持多分支機構在線協作，實時同步圖紙狀態，減少溝通成本。

②標準化模板庫：建立企業級標準件、通用件庫，支持快速調用，縮短設計周期。

③智能檢索與關聯：通過圖紙編號、項目名稱、關鍵詞等多維度檢索，一鍵定位相關圖紙及上下游文件。

三、應用場景：從設計到生產的全鏈條賦能

場景1：設計院所——提升設計效率與質量

設計團隊通過系統并行開展多專業協同設計，實時校驗沖突；項目負責人可全局監控進度，確保節點按時交付。

場景2：造船廠——打通設計與制造壁壘

工藝部門直接調用設計圖紙生成工藝文件，生產車間通過移動終端查看圖紙，減少紙質圖紙打印與分發成本。

場景3：供應鏈協同——保障數據一致性

向配套廠商分發加密圖紙，供應商在線提交修改申請，確保內外數據同源、版本統一。

四、為什么選擇三品圖紙管理系統？

①行業深度適配：專為船舶行業定制，支持船體結構、舾裝、電氣等多專業管理需求。

②高擴展性與集成能力：可與PDM、ERP、MES等系統無縫對接，避免信息孤島。

③云端+本地靈活部署：支持私有云、混合云及本地化部署，滿足不同企業IT架構需求。

④專業服務保障：提供從系統實施、培訓到運維的全生命周期服務，確保落地效果。

五、結語

在“智能制造”與“雙碳目標”驅動下，船舶制造業正迎來新一輪技術革命。三品船舶設計圖紙管理系統通過數字化手段重構圖紙管理流程，不僅幫助企業降本增效，更推動設計數據向知識資產轉化，為行業高質量發展注入新動能。

立即聯系點擊右下方客服咨詢，獲取專屬解決方案與免費試用賬號，開啟您的圖紙管理智能化升級之旅！
